lcr数字电桥使用方法详解

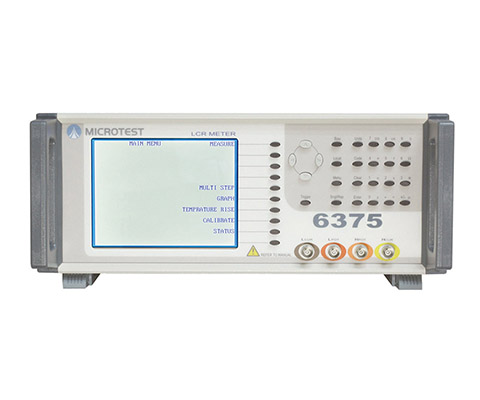

　　lcr数字电桥，是一种测量仪器，简单点来说就是用于测量 电阻 、 电容 、电感等等的仪器。而且，真正电桥方法是用来测量最早的阻抗。但是，随着科学技术的发展，数字技术和 现代 模拟也随之飞速发展，真正的电桥方法早已被淘汰了。而lcr数字电桥是使用微处理器的lcr电桥。那么，lcr数字电桥该怎么使用呢?下面就由小编带你去了解一下lcr数字电桥的使用方法吧。

　　1. 加电

　　首先将电源线带IEC一端接到电桥左后方的IEC 插座 上，另一端插入合适的电源插座上，搬动电桥左后方的船形 开关 ，即使电桥通电。通电后， 显示器、量程及功能指示器随之变亮。电桥可自动置于电感、电容测量档，并联等效及1KHz频率状态。正常情况下，内部电路加电几秒钟后即能稳定，便可进行测量。

　　2.被测元件的接入方法

　　⑴通常径向引线的元件可直接插入组合测试夹夹板内，而接入特殊柔性引线的元件时，应借助夹板离合器进行，该离合装置位于测试夹的正下方。

　　⑵接入轴向引线元件时，为避免扭折引线，可采用轴向转接头，先把这两个配件分别插入测试夹的两端，再将其间距调正到适合元件测量的位置，然后便将轴向引线元件插入两端的配件夹内。

　　⑶在轴向转接头必需相当牢固定的场合，如在测量大量的同类元件时，需采用支撑板。

　　安装支撑板：首先把轴向转接头调整到适当的位置上，然后将支撑板悬置于轴向转接头上方，让每个轴向转接头穿过支撑板上的槽缝，放好支撑板，将固定 螺钉 对准电桥面板上的螺孔，最后上紧螺钉。注意：安装时不易将螺钉拧得过紧。

　　注意：本电桥虽能够对充电电容接入测试进行防护，但最好应将充电电容经适当电阻放电后才进行测量。

　　3.使用中注意读数及测量条件显示

　　⑴仪器的6位显示不一定全部是有效显示，在某些测量中测量数据的未尾值可能跳动较大，应舍去这些跳动数值，读取其稳定值。

　　(2)一般使用自动量程进行测量，以保证选择到正确的量程，操作到手动方式可以观察实际工作量程。应用于同批同种测量元件的批量测试时，可以选择量程锁定模式工作。

　　(3)串--并联指示

　　虽然电桥具有显示串联或并联等效值的选择性，但在不利的Q值情况下，用上述两种方式均不可能获得基本准确度。当需要改动某一显示方式以便提高基本准确度时，电桥通过下标s表示串联，下标p表示并联。

　　(4)频率提示

　　200μF～2000μF的电容，200H～2000H的电感，测量频率在100Hz只能获得基本准确度。同样，200pF～2nF的电容和200μH～2mH的电感，只有在1KHz测量频率上才能获得基本准确度，因此获得最佳测试性能，应选择最合适的测试频率。

　　(5)测试电平显示

　　高K陶瓷电容或高导磁磁性 电感器 等，对测试信号电平的大小较为敏感，不同的测试电平会产生相异的测量结果。同时，测试电平越低，测量稳定性越差。

　　4. 建议采用的测量条件参考表

　　测量条件参考

　　元件名称 测量频率 串--并联

　　电容<1μF 1KHz并联

　　电容≥1μF(非电解电容)100Hz 并联

　　电容≥1μF(电解电容)100Hz 串联(SER)

　　电感<1H 1KHz 串联(SER)

　　电感≥1H 100Hz 串联(SHR)

　　电阻<10KΩ 100Hz 串联(SHR)

　　电阻≥10KΩ 100Hz 并联

　　好了，以上就是lcr数字电桥详细的使用方法啦，是不是很详细很具体呢?应该有很多朋友不知道lcr数字电桥中l其实代表电感，而c代表电容，r代表电阻。而且，很多朋友对lcr数字电桥是非常陌生的，不知道lcr数字电桥是什么东西，可能是因为生活中可能不怎么经常使用这种仪器。其实，如果是读高中的朋友就会发现这种仪器在物理课实验中有用到过，只是我们不知道它叫什么而已。
